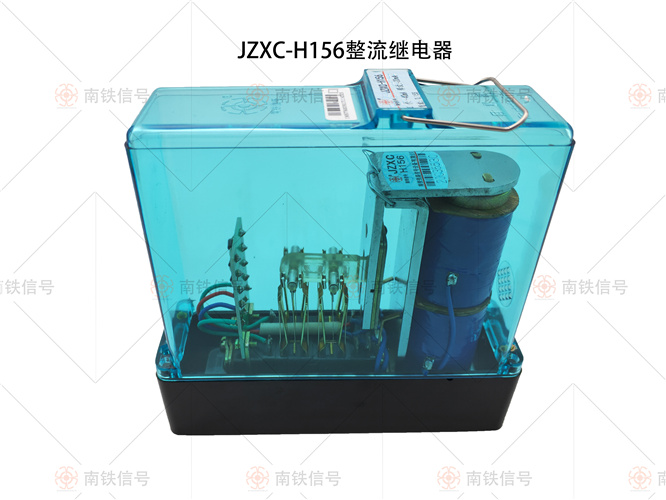

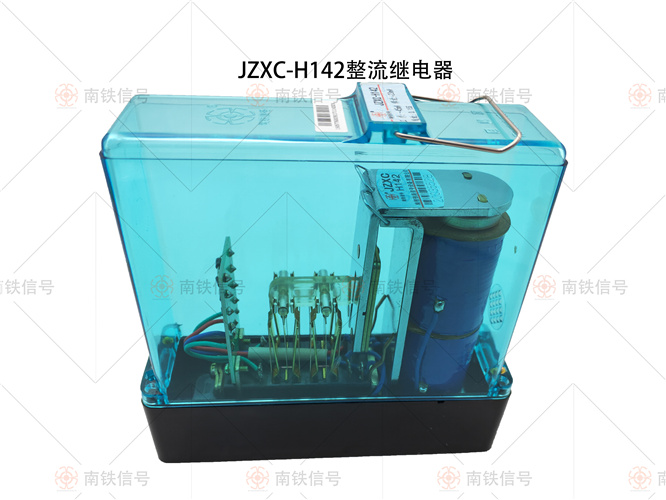

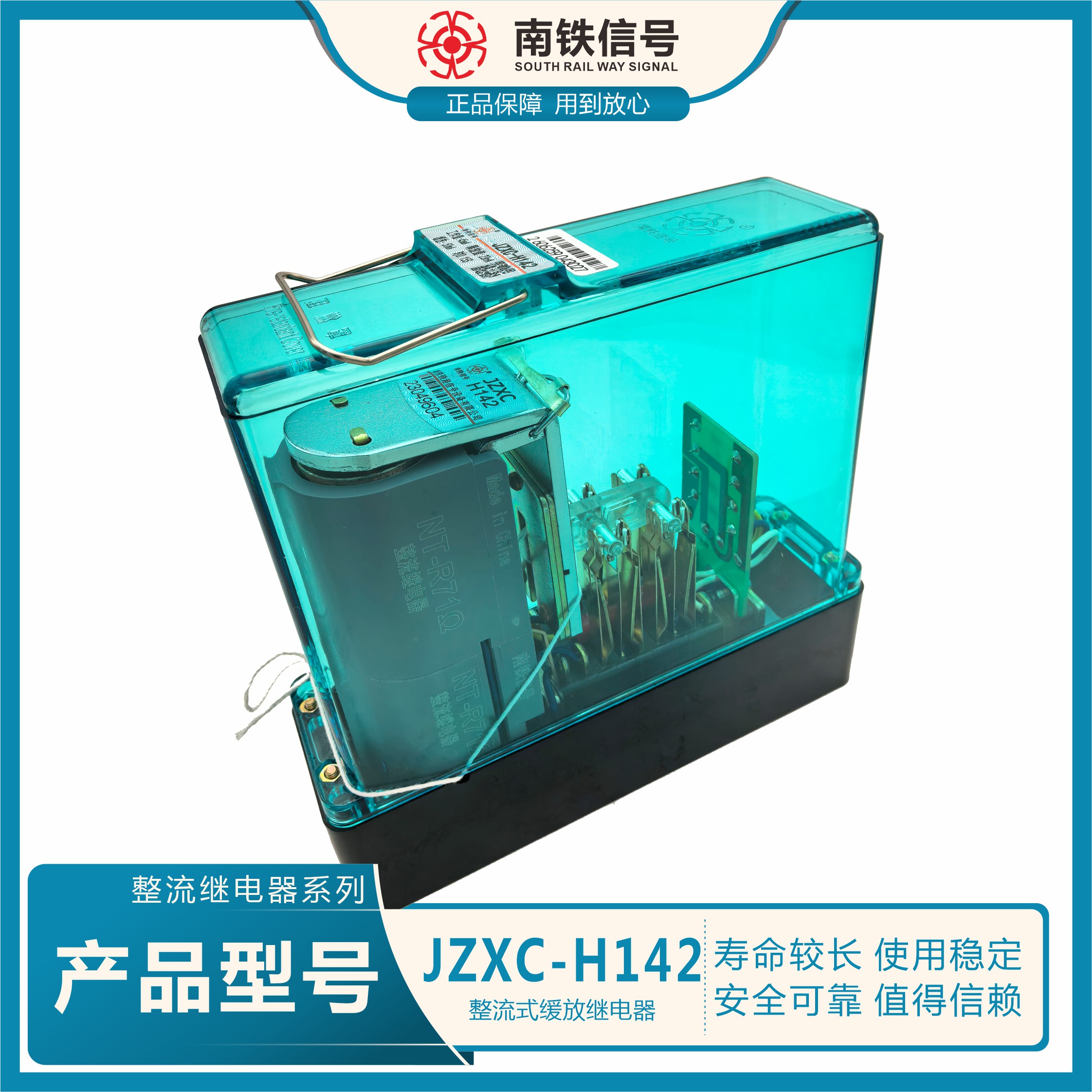

JZXC-H142  JZXC-H156  JZXC-H138整流缓放继电器在电气集中的点灯电路中作灯丝监督继电器

具有较高的返还系数，用于自动闭塞区间信号点灯电路，解决长距离供电电缆泄漏电流大，灯丝监督继电器释放不可靠问题。

Ø  产品主要特点：

1. 继电器为重弹力式直流电磁继电器，采用“重力恒定”原理在线圈断电时强制动合接点断开。

2. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。

3. 磁路采用剩磁较小的电磁纯铁材料，并在衔铁与铁心闭合处安装止片，保证磁路的最小空气间隙，防止磁路的铁磁零件磁化，保证继电器可靠落下。

4. 继电器前圈为二极管封闭的短路线圈，无整流单元，交流电源与线圈直接连接，具有一定抗雷击功能。

5. 继电器接点系统由普通接点组成，有四组动合、动断转换普通接点。

6. 继电器应与隔离变压器配套使用，调整系统电流保证继电器可靠工作和释放，保证灯端电压符合规定的调整范围。

Ø  产品外型尺寸：

继电器：165 mm×49 mm×163 mm(长×宽×高)

插  座：157 mm×48 mm×22 mm(长×宽×高)

Ø  产品安装方式：

继电器插座用螺栓安装在组合架（柜）上，将继电器水平插入插座,并用挂簧卡紧。

继电器鉴别销号码13、53。
